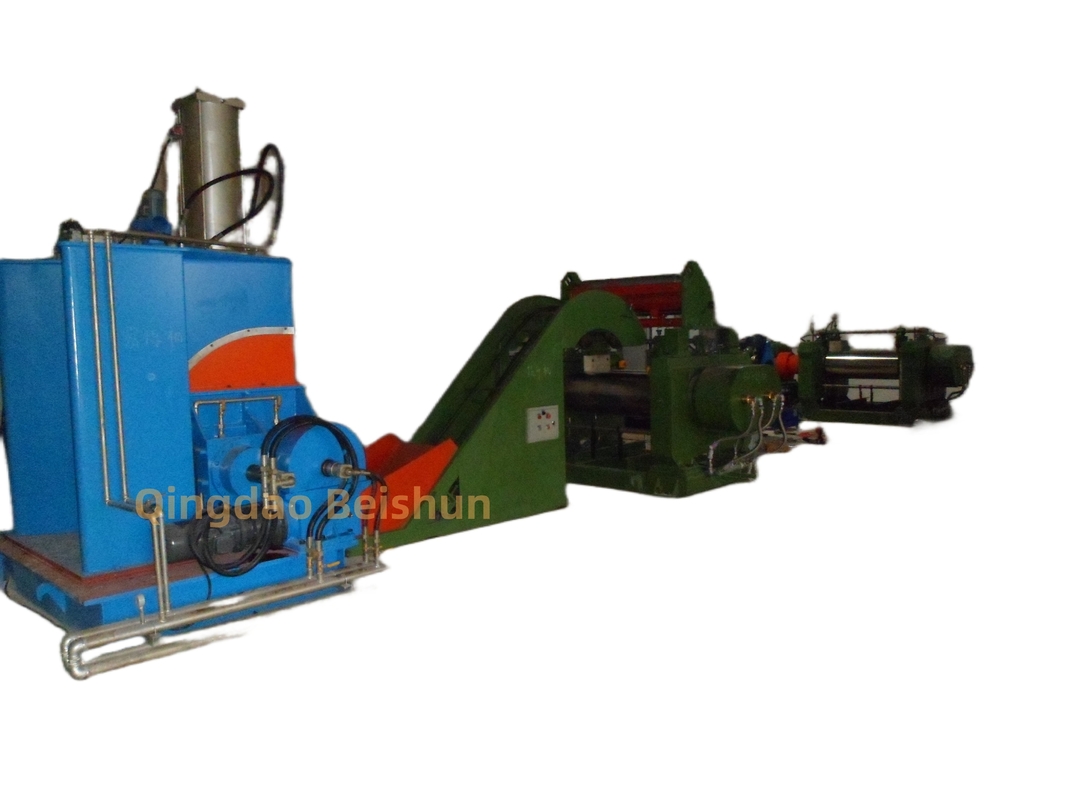

La broyeuse en caoutchouc de 75 litres certifiée CE est entraînée par un rotor à double côte et un moteur de 110 kW



Introduction à la broyeuse en caoutchouc


Composition structurelle du pétrisseur en caoutchouc
1. Chambre de mélange: adopte généralement une structure de veste, peut être passée par eau de refroidissement ou de vapeur pour le contrôle de la température, la paroi intérieure est généralement plaquée de chrome dur pour réduire l'usure.Une paire de rotors de forme spécifique et de rotation relative sont disposés dans la chambre, la surface du rotor a des crêtes en spirale, les plus courantes sont à deux côtés, à quatre côtés, à six côtés, etc., et ses formes géométriques de section transversale sont triangulaires, cylindriques ou elliptiques.

2. Appareil d'alimentation et de pressage: il est constitué d'une trémie d'alimentation et d'un dispositif de pressage.et applique une pression sur le caoutchouc dans la chambre de mélange à travers le boulon de poussée supérieur pour s'assurer que le caoutchouc est en contact total avec le rotor et la paroi de la chambre de mélange pendant le processus de mélange, améliorant ainsi l'effet de mélange.
3Dispositif de déchargement: il existe généralement des mécanismes de déchargement à flip, tels que l'engrenage à ver arc et le mécanisme à ver, qui ont une forte capacité de charge et une longue durée de vie.La chambre de mélange peut être retournée vers l'avant à un certain angle pour le déchargement, ce qui est pratique pour connecter les processus supérieur et inférieur.
4- Dispositif de transmission: comprenant le moteur principal, le réducteur, l'accouplement, etc. Le moteur principal fournit la puissance, réduit la vitesse et augmente le couple à travers le réducteur,et transmet ensuite la puissance au rotor à travers l'accouplement, de sorte que le rotor tourne à la vitesse et au rapport de vitesse définis.
5Système de contrôle de la température: le système de mesure de la température composé de thermocouples, etc. est principalement utilisé pour mesurer la variation de température dans la chambre de mélange pendant le processus de mélange; the heating and cooling system is mainly to control the temperature of the rotor and the surface of the inner wall of the mixing chamber to ensure that the mixing process is carried out within the appropriate temperature range.
6Dispositif d'étanchéité: Il est utilisé pour empêcher la fuite de caoutchouc et de poudre pendant le processus de mélange.comme les anneaux d'étanchéité en matériaux résistants aux températures élevées, résistant à l'usure et à faible coefficient de dilatation thermique, et sont équipés de ressorts d'étanchéité à l'extérieur.

Principe de fonctionnement

Après avoir ajouté les matières premières en caoutchouc et divers agents de composition dans la chambre de mélange depuis le port d'alimentation, le boulon supérieur est pressé vers le bas pour appliquer une certaine pression sur le caoutchouc.À moteur principal, les deux rotors tournent l'un par rapport à l'autre à des vitesses différentes, en serrant le caoutchouc et en le faisant entrer dans l'espace entre les rouleaux, de sorte que le caoutchouc est pressé, tondu, agité et roulé par les rotors.En cours de circulation autour du rotor, le caoutchouc est tondu et frotté partout, la température augmente fortement, la viscosité diminue et la mouillabilité du caoutchouc sur la surface de l'agent composant augmente,de sorte que le caoutchouc et l'agent composant sont pleinement en contactLes morceaux d'agents composés passent à travers divers trous avec le caoutchouc, sont coupés et cassés, et sont entourés par le caoutchouc étiré et déformé, et sont stabilisés dans un état cassé..Dans le même temps, les crêtes du rotor font bouger le caoutchouc le long de la direction axiale du rotor, ce qui joue un rôle de remuement et de mélange,de sorte que l'agent composant soit mélangé uniformément dans le caoutchouc.

Paramètres techniques:

Capacité de pétrissage efficace: 75 litres.
Capacité effective de la chambre de mélange: environ 170 litres.
Puissance du moteur principal: 110 kW.
Puissance du moteur de la station hydraulique: environ 7,5 kW.
Vitesse du rotor: la vitesse commune du rotor avant est de 30 r/min et celle du rotor arrière est de 24,5 r/min.
Angle d'inclinaison de la chambre de mélange: généralement compris entre 110° et 140°.
Différentes formules de caoutchouc ont des temps de mélange différents: généralement le temps de mélange est de 5 à 10 minutes.
Pression de l'eau de refroidissement: 0,2 à 0,4 MPa.
Pression de vapeur: 0,5-0,8 MPa

PCaractéristiques de performance du pétriseur en caoutchouc 75L
1.Bon effet de mélange: il peut faire mélanger complètement et uniformément le caoutchouc et divers agents composés, améliorer la qualité et les performances des matériaux en caoutchouc,et assurer la stabilité et la fiabilité des produits.
2Efficacité de production élevée: par rapport aux usines traditionnelles à ouverture, le temps de mélange est court, l'efficacité de production est grandement améliorée et le coût de production peut être réduit efficacement.
3Fonctionnement facile: équipé d'un système de contrôle automatique, il peut contrôler avec précision la température de mélange, le temps, la pression et d'autres paramètres.réduire l'erreur et l'intensité de travail de l'opération manuelle.
4.Bonne performance environnementale: la conception de la structure entièrement fermée empêche efficacement la poussière et les fuites de caoutchouc, améliore l'environnement de travail et réduit la pollution de l'environnement.
5Durable et robuste: l'équipement est doté d'une structure robuste, d'une longue durée de vie, d'un faible taux de défaillance et d'un faible coût d'entretien grâce à des matériaux de haute qualité et à une technologie de fabrication avancée.
