Machine en caoutchouc d'extrudeuse
>
Bande de tube de tuyau de tuyau d'extrudeuse en caoutchouc à vis jumelle verticale de machine d'extrudeuse en caoutchouc de 120mm

Bande de tube de tuyau de tuyau d'extrudeuse en caoutchouc à vis jumelle verticale de machine d'extrudeuse en caoutchouc de 120mm

Nom De Marque: Beishun
Numéro De Modèle: XJ-120
Quantité De Produit: 1 jeu
Prix: Négociable
Détails De L'emballage: boîte/récipient en bois
Conditions De Paiement: T/T,L/C
Informations détaillées
Lieu d'origine:
Qingdao, Chine
Certification:
ISO/CE/SGS
Taper:
Extrudeuse en caoutchouc
Diamètre de la vis:
120 millimètres
L/D:
20:1
Système de vide:
Oui
Capacité:
600kg/heure
Structure:
Vertical
Capacité d'approvisionnement:
30 ensembles par mois
Mettre en évidence:

Machine d'extrudeuse en caoutchouc de 120 mm

,

machine d'extrudeuse en caoutchouc verticale

,

extrudeuse en caoutchouc à double vis verticale

Description du produit

Machine en caoutchouc froide d'extrudeuse de l'alimentation XJ-150 pour faire la bande en caoutchouc de tube de tuyau de tuyau



Application

La machine d'extrusion de caoutchouc est largement utilisée dans les machines à caoutchouc pour extruder la bande de roulement, la chambre à air, le tube en caoutchouc et diverses bandes de caoutchouc.L'équipement fonctionne efficacement.Lorsque l'extrudeuse de caoutchouc fonctionne, le caoutchouc est agité, mélangé et plastifié à l'aide de l'extrudeuse à vis, puis mélangé et plastifié.Ensuite, il se déplace vers la tête de la machine, puis le produit est extrudé de la tête de filière.

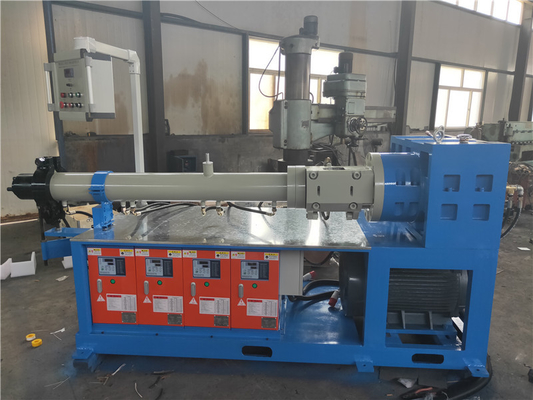

Bande de tube de tuyau de tuyau d'extrudeuse en caoutchouc à vis jumelle verticale de machine d'extrudeuse en caoutchouc de 120mm 0

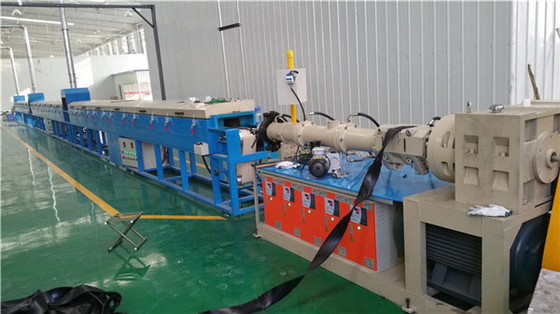

Procédure de travail de la ligne de production d'extrudeuse de tubes en caoutchouc
1.Extrusion de caoutchouc


2.extrudeuse.


3.Après la traction.


4.Tricot.


5.Traction.


6. Extrudez le tuyau extérieur du tuyau en caoutchouc.


7.Transfert de traction et coupe automatique.


8.Le chargement du noyau.


9. Vulcanisation à haute pression.


10.Core tirant.


11.Un produit fini.



Spécification de la machine deMachine d'extrudeuse en caoutchouc à alimentation froide

Mode XJW-65 XJW-90 XJW-120 XJW-150 XJW-200
Diamètre de vis, mm 65 90 120 150 200

Rapport L/D

12 12;14;16;20 12;14;16 14;16 12;14;16
Puissance du moteur
(kw)
15 55-90 75-110 185-220 315-355

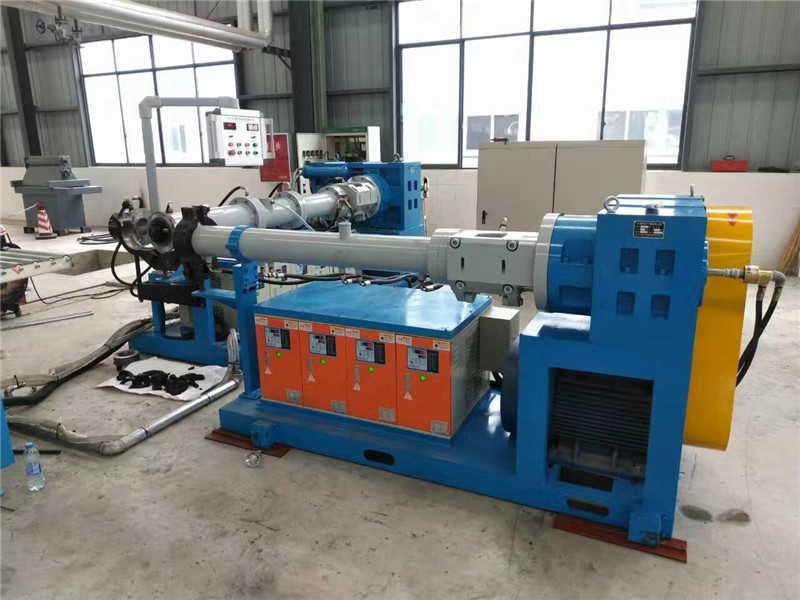

Bande de tube de tuyau de tuyau d'extrudeuse en caoutchouc à vis jumelle verticale de machine d'extrudeuse en caoutchouc de 120mm 1



Description du produit



1. La vis est fabriquée à partir de matériaux 38CrMoAIA avec une profondeur de nitrure de 0,5 à 0,7 mm et une dureté HV950-1000.



2. Le cylindre d'alimentation de l'extrudeuse est composé d'un corps arrière, d'une douille avant et d'une douille arrière.La structure est en fonte chemisée.



3. Le corps arrière utilise de l'acier moulé.Il contient une cavité où l'eau de circulation de contrôle de température peut s'écouler pour le refroidissement du corps arrière.De plus, des douilles et des dispositifs d'alimentation sont également placés à l'intérieur du corps arrière.



4. Les bagues sont fabriquées à partir de matériaux 38CrMoAIA.La dureté de surface interne est HRC65-70 avec une épaisseur de couche dure de 0,5-0,7 mm



5. Le dispositif d'alimentation est composé d'un rouleau d'alimentation, d'un couvercle de rouleau d'alimentation, d'un support de roulement, d'une paire d'engrenages, d'un roulement et d'un couteau de raclette.

La surface du rouleau d'alimentation est traitée par un processus de durcissement.La surface extérieure du rouleau d'alimentation est équipée d'un bac de retour en caoutchouc aux deux extrémités pour empêcher le caoutchouc de pénétrer dans les roulements de support.Un couteau à raclette est également fourni pour racler les matériaux en caoutchouc sur la surface du cylindre du rouleau.Le couteau est fixé sur le cylindre du rouleau avec un écartement réglable.

La bouche d'alimentation est tournée pour s'ouvrir.Les rouleaux d'alimentation sont lubrifiés à la graisse pour une efficacité optimale.



6. Le cylindre à rouleaux adopte des matériaux 38CrMoAIA.Sa surface est traitée par un traitement de nitruration.La dureté de surface interne est HRC65-70.La profondeur de la couche dure est de 0,5 à 0,7 mm.Le long de la surface du cylindre, il y a un chemin axial pour le contrôle de la température de l'eau en circulation qui sert à chauffer et à refroidir le cylindre.



7. Le réducteur comporte des engrenages trempés avec une précision de transmission de niveau 6.Le réducteur est également équipé d'une pompe à engrenages avec un système de lubrification forcée qui a la fonction de pulvérisation et de refroidissement de l'huile.
