| Nom De Marque: | Beishun |
| Numéro De Modèle: | X N-110 |
| Quantité De Produit: | 1 jeu |
| Prix: | USD 10000-90000 Set |
| Conditions De Paiement: | TTT, L/C |

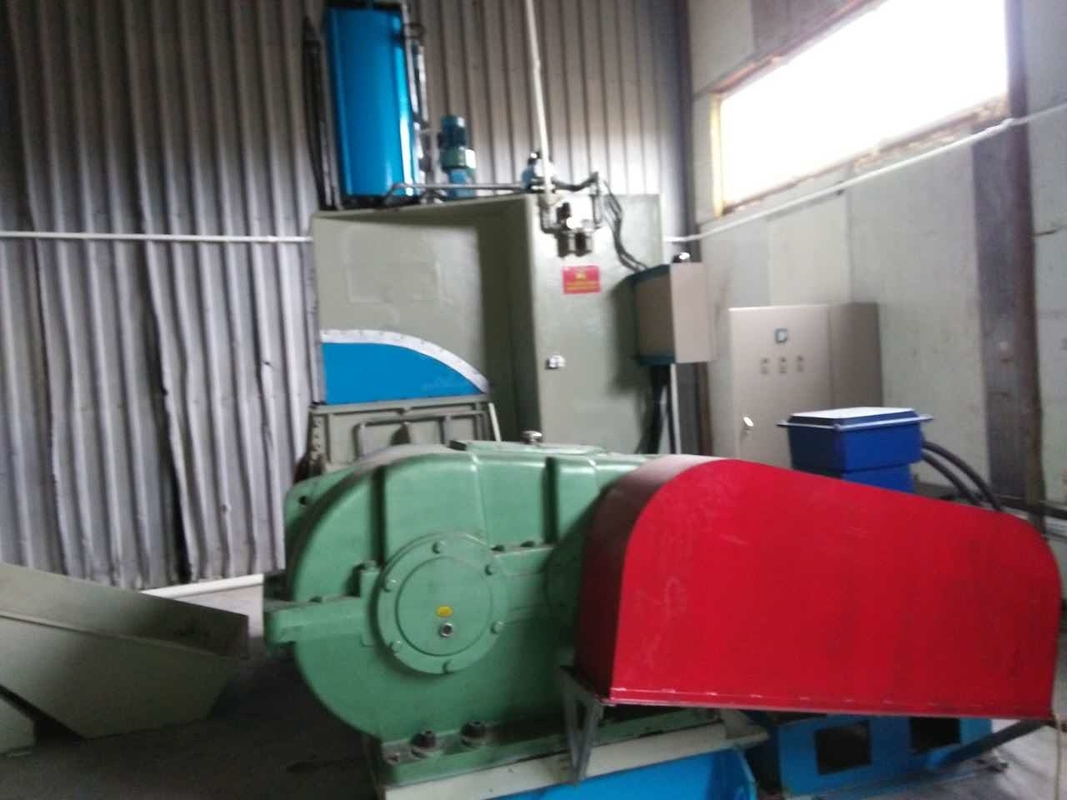

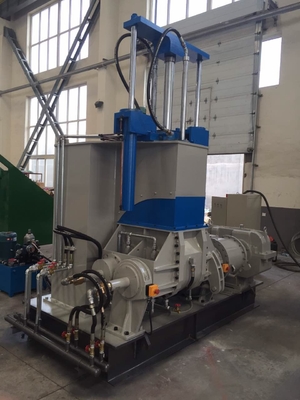

Machine de malaxage de dispersion en caoutchouc X(S)N-110 de contrôle PLC
| Modèle | X(S)N-35x 30 | X(S)N-55x 30 | X(S)N-75 x30 | X(S)N-110 x30 | X(S)M-150 x30 | |
| Volume total de la chambre de mélange | L | 75 | 125 | 180 | 250 | 325 |
| Volume de travail de la chambre de mélange |
L
|
35 | 55 | 75 | 110 | 150 |
| Puissance du moteur d'entraînement | kW | 55 | 75 | 110 | 185 | 220 |
| Puissance du moteur d'inclinaison | kW | 1.1 | 1.1 | 2.2 | 4 | 5.5 |
| Angle d'inclinaison | 140 | 140 | 140 | 140 | 140 | |
| Vitesse de rotation du rotor (avant/arrière) | tr/min | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 |
| Pression d'air comprimé | MPa | 0,5 ~ 0,8 | 0,6 ~ 0,8 | 0,6 ~ 0,8 | 0,6 ~ 0,8 | 0,6 ~ 0,8 |
| Consommation d'air comprimé |
m3/minute
|
≥0.9 | ≥1.0 | ≥1.0 | ≥1.5 | ≥2.0 |
| Pression de l'eau de refroidissement | MPa | 0.3~0.4 | 0.3~0.4 | 0.3~0.4 | 0.3~0.4 | 0.3~0.4 |
| Pression de la vapeur de chauffage | MPa | 0,5 ~ 0,8 | 0,5 ~ 0,8 | 0,5 ~ 0,8 | 0,5 ~ 0,8 | 0,5 ~ 0,8 |
| Dimension globale | Mm | 3800x2100x3000 | 4400x2200x3100 | 4500x2500x3200 | 4800x3000x3700 | 5000x3300x3900 |
| Lester | Kg | 6500 | 7800 | 10500 | 14500 | 19500 |
Caractéristiques principales
1. Le système de contrôle pneumatique est contrôlé par l'instruction PLC.Un vérin à air bidirectionnel fait monter ou descendre le vérin, en cas de surcharge dans la chambre de mélange, le vérin supérieur peut être relevé automatiquement ou manuellement si nécessaire, afin de protéger le moteur contre les surcharges
2. Le mécanisme d'inclinaison se compose d'un moteur de frein, d'un réducteur à engrenage cycloïdal, d'un engrenage à vis sans fin de type TP, etc.Il est capable d'actionner la chambre de mélange pour l'incliner de 140 autour du rotor avant
3. Le haut du corps de l'aile de l'arbre du rotor et le coin de l'aile sont soudés avec un alliage résistant à l'usure.la surface de l'arbre du rotor, la paroi intérieure de la chambre de mélange, la surface supérieure du vérin et les autres surfaces reliées au stock sont durcies ou polies et plaquées avec du chrome dur, ou soudées en alliage résistant à l'usure, de sorte qu'elles sont résistantes à l'usure et à la corrosion
4. L'arbre du rotor est composé d'un corps d'aile de rotor à structure intégrale soudé sur un arbre alésé, ce qui améliore la résistance et la rigidité du rotor.la cavité intérieure de l'aile du rotor peut être placée dans l'eau de refroidissement ou la vapeur de chauffage
5. La chambre de mélange est une structure creuse de type veste.le piston supérieur est creux pour augmenter la zone de refroidissement ou de chauffage et l'effet de contrôle de la température
6. Le système d'entraînement principal se compose du moteur principal, du réducteur, de la vitesse impaire de la boîte de vitesses et de la rotation face à face des rotors.
|
